所屬分類： 電動調節閥

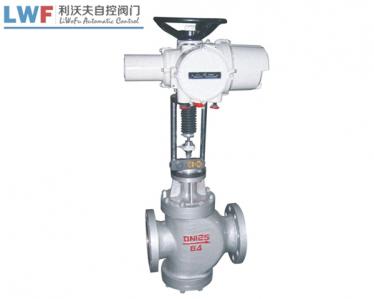

電動雙座調節閥由PSL系列和3810L系列電子執行器和雙座調節閥組成。電動雙座調節閥與被調節介質直接接觸。閥芯的運動改變閥芯和閥座，即閥門的阻力系數，從而改變流經調節機構的介質的流量，實現工藝參數的調節。
產品詳情
電動雙座調節閥由PSL系列和3810L系列電子執行器和雙座調節閥組成。電源為220V.AC50Hz，包括伺服放大器、位置信號發生器、限位開關和閥位顯示器。它可以直接接受工業控制設備或計算機的輸出（4-20mADC或1-5VDC）來控制閥門開度，達到調節介質壓力、流量和溫度的目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。
電動雙座調節閥工作原理
1、電動雙座調節閥與被調節介質直接接觸。閥芯的運動改變閥芯和閥座，即閥門的阻力系數，從而改變流經調節機構的介質的流量，實現工藝參數的調節。
2、電動雙座調節閥由PSL系列和3810L系列智能型電子電動執行機構組成，通過支架與單座、雙座和套筒調節閥連接。若輸入端無信號，則執行器穩定在預先選定的零位，調節閥處于全開或全關位置，執行器輸出軸與電動調節閥的閥桿相連。通過打開/關閉螺母。如果輸入端有信號，則輸出軸通過輸入信號以恒定速率處于固定位置，調節閥處于所需的開度，以達到調諧控制的目的。電動雙座調節閥可分為電動開啟式和電動關閉式兩種。通過選擇電子電動執行器的正反動作開關來實現電動開啟和關閉的調節。
| 形 式 | 直通雙座 |
| 公稱通徑 | 25、32、40、50、65、80、100、1 25、150、200mm |
| 公稱壓力 | PN16、40、64bar |
| 法蘭標準 | JB/T79.1-94、79.2-94等 |
| 材 料 | 鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
| 上 閥 蓋 | 標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
| 閥蓋形式 | 螺栓壓緊式 |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥芯型式 | 雙座 |
| 流量特性 | 等百分比特性和線性特性 |
| 材 料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
| 流量特性 | 直線、等百分比、快開 | ||
| 可調范圍 | 50:1 (CV<6.3 30:1) | ||
| 額定CV值 | 等百分比CV1.6~630 ，直線CV1.8~690 | ||
| 允許泄漏量 | 硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級） 泄漏量標準:GB/T 4213 | ||
| 性能指標 | 氣動 | 電動 | |
| 基本誤差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死區% | ≤0.6 | ≤1.0 | |
| 始終點偏差% | ±2.5 | ±2.5 | |
| 額定行程偏差% | ≤2.5 | ≤2.5 | |
| 外形尺寸及重量單位：mm | |||||||||||
| 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | PN16/40 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 |
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | |
| D | 255 | 255 | 255 | 255 | 255 | 255 | 255 | 310 | 310 | 310 | |
| R | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 226 | 226 | 226 | |
| H1 | PN16/40 | 155 | 175 | 180 | 200 | 235 | 250 | 260 | 330 | 350 | 420 |
| PN64 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | |
| h2 | PN16/40 | 171 | 195 | 200 | 220 | 262 | 277 | 287 | 357 | 377 | 447 |
| PN64 | 181 | 205 | 205 | 225 | 272 | 282 | 297 | 362 | 392 | 457 | |
| H2 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | |
| H4 | 459 | 459 | 459 | 459 | 520 | 520 | 520 | 570 | 570 | 570 | |
| H5 | PN64 | 120 | 120 | 140 | 145 | 190 | 210 | 220 | 270 | 280 | 320 |
| 重量 (KG) | PN16/40 | 16 | 19 | 22 | 23 | 39 | 50 | 59 | 80 | 87 | 115 |
| PN64 | 21 | 24 | 31 | 33 | 49 | 75 | 92 | 129 | 137 | 170 | |
